Süper Hassas Tezgah Mengenesi
GT150, GT175, GT200, GT300
Tokiwa Taşlanmış Süper Hassas Tezgah Mengenesi, özellikle CNC işleme merkezleri ve diğer hassas tezgahlarda çeşitli işleme uygulamalarında kullanılmak üzere tasarlanmış, yüksek kaliteli ve çok yönlü iş tutma çözümleridir. Bu mengeneler, zorlu üretim ortamlarında tutarlı sonuçlar ve gelişmiş verimlilik sağlayarak olağanüstü doğruluk, sağlamlık ve tekrarlanabilirlik sağlayacak şekilde tasarlanmıştır.
Temel Özellikler ve Faydalar:
Malzeme ve Sertlik:
- Karbürize ısıl işlem sürecinden geçen birinci sınıf alaşımlı çelikten üretilmiştir.
- Mengenelerin çalışma yüzeyleri, mükemmel aşınma direnci ve dayanıklılık sağlayan HRC58~62 sertlik aralığına sahiptir.
Hassasiyet ve Doğruluk:
- Paralellik: Mengene, 100 mm uzunlukta 0,005 mm’lik bir paralellik sağlayarak iş parçalarının hassas bir şekilde hizalanmasını sağlar.
- Diklik: 0,005 mm’lik bir karesellik ile mengene, iş parçalarının dik açıyla sıkılmasını sağlayarak hataları en aza indirir ve işleme operasyonlarının kalitesini artırır.
Modüler Tasarım:
- Mengene, taban, sabit çene ve hareketli çene dahil olmak üzere değiştirilebilir bileşenlere sahip modüler bir tasarıma sahiptir.
- Bu modüler tasarım, farklı iş parçası boyutlarına ve şekillerine uyum sağlamak için hızlı ve kolay özelleştirmeye olanak tanır.
Sıkma Mekanizması:
- Mengene, hızlı ve güvenli iş parçası tutma sağlayan hızlı ve verimli bir sıkma mekanizması kullanır.
- Sıkma kuvveti, mengene modeline bağlı olarak değişir ve 3000 kg ile 10.000 kg arasında değişerek çeşitli işleme uygulamaları için yeterli tutma gücü sağlar.
Kolay Kullanım:
- Mengene, kolay erişilebilir sıkma kolları ve ayarlanabilir özellikler ile kullanıcı dostu kullanım için tasarlanmıştır.
- Sorunsuz çalışan sıkma mekanizması, zahmetsiz ve hassas iş parçası yerleştirme ve çıkarma sağlar.
Geniş Boyut Yelpazesi:
- Tokiwa Süper Hassas Tezgah Mengenesi, farklı işleme gereksinimlerini karşılamak için çok çeşitli boyutlarda mevcuttur.

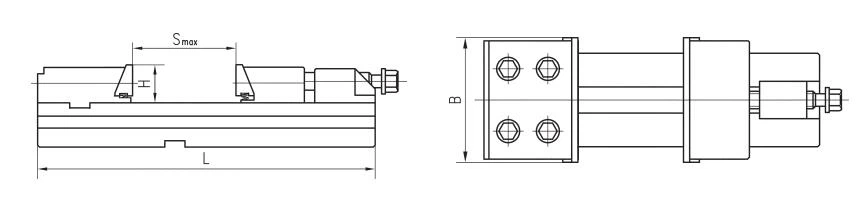

- Mengene modelleri, çene genişliği (B), yükseklik (H), maksimum sıkma kapasitesi (Smax) ve toplam uzunluk (L) açısından değişiklik gösterir.
Çok Yönlü Uygulamalar:
- Bu hassas mengeneler, frezeleme, delme, taşlama ve inceleme dahil olmak üzere çok çeşitli işleme uygulamaları için uygundur.
- Hassasiyet ve güvenilirliğin çok önemli olduğu havacılık, otomotiv, medikal ve genel imalat gibi sektörlerde yaygın olarak kullanılmaktadırlar.
Tokiwa Süper Hassas Tezgah Mengenesi, zorlu işleme operasyonları için sağlam, doğru ve kullanıcı dostu bir iş tutma çözümü sağlamak üzere tasarlanmıştır. Modüler tasarımları, hassas mühendislikleri ve geniş boyut yelpazeleri, işleme süreçlerini optimize etmek ve tutarlı, yüksek kaliteli sonuçlar elde etmek isteyen üreticiler arasında popüler bir seçim olmalarını sağlar.
TEKNİK ÖZELLİKLER
Ürün Kodu | B(mm) | H(mm) | Smax(mm) | L(mm) | (KG) Basma Kuvveti |
---|---|---|---|---|---|
GT125A | 125 | 40 | 150 | 345 | 3000 |
GT150A | 150 | 50 | 200 | 420 | 5000 |
GT150B | 150 | 50 | 300 | 520 | 5000 |
GT175A | 175 | 60 | 200 | 455 | 6000 |
GT175B | 175 | 60 | 300 | 555 | 6000 |
GT175C | 175 | 60 | 400 | 655 | 6000 |
GT200A | 200 | 65 | 200 | 495 | 10000 |
GT200B | 200 | 65 | 300 | 595 | 10000 |
GT200C | 200 | 65 | 400 | 695 | 10000 |
GT200D | 200 | 65 | 500 | 795 | 10000 |
GT200E | 200 | 65 | 600 | 895 | 10000 |
GT300B | 300 | 80 | 300 | 635 | 12000 |
GT300C | 300 | 80 | 400 | 735 | 12000 |
